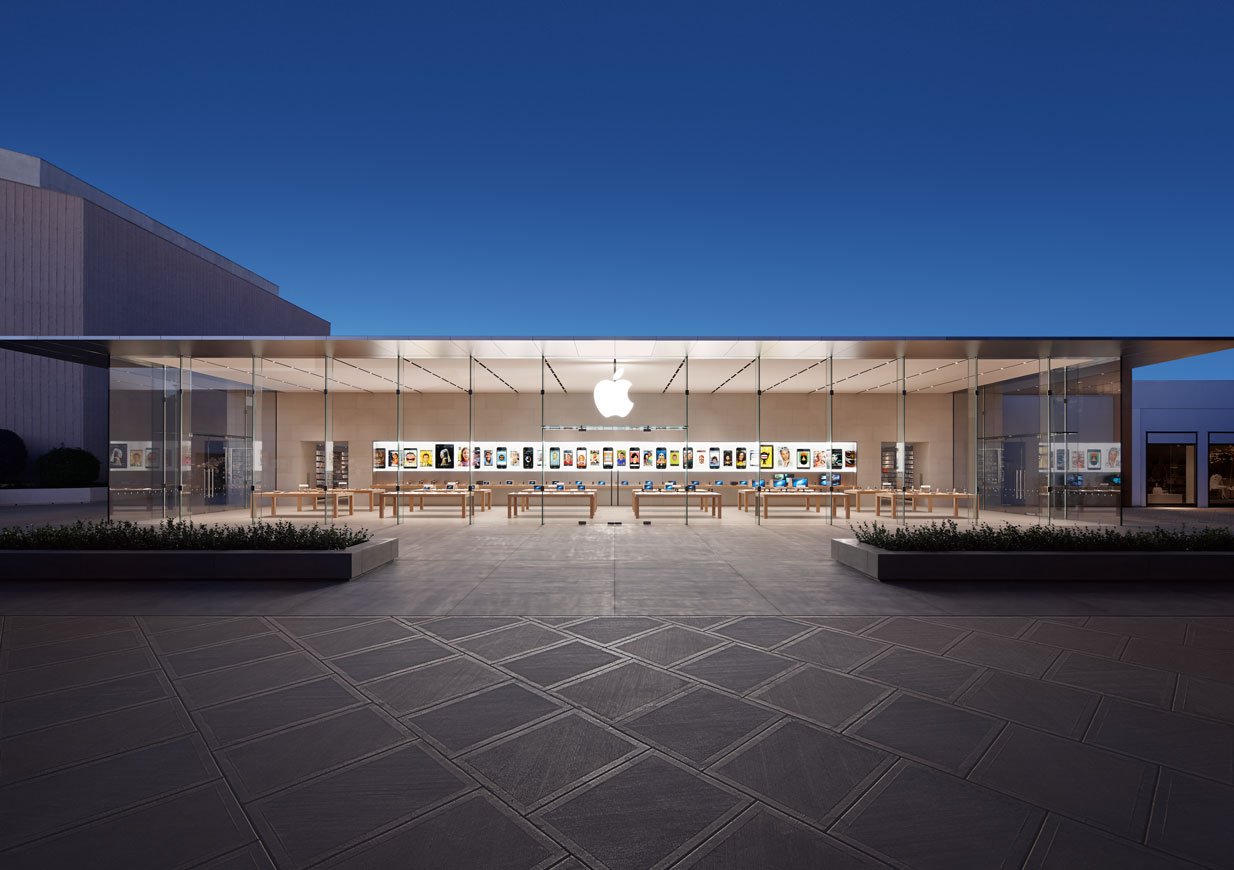

Les colonnes de verre supportent un toit en acier recouvert d’acier inoxydable avec un bord très fin situé dans une localité au risque sismique considérablement élevé.
AIA SF 2014 Merit Award for Architecture
WAN Awards 2014, Glass in Architecture

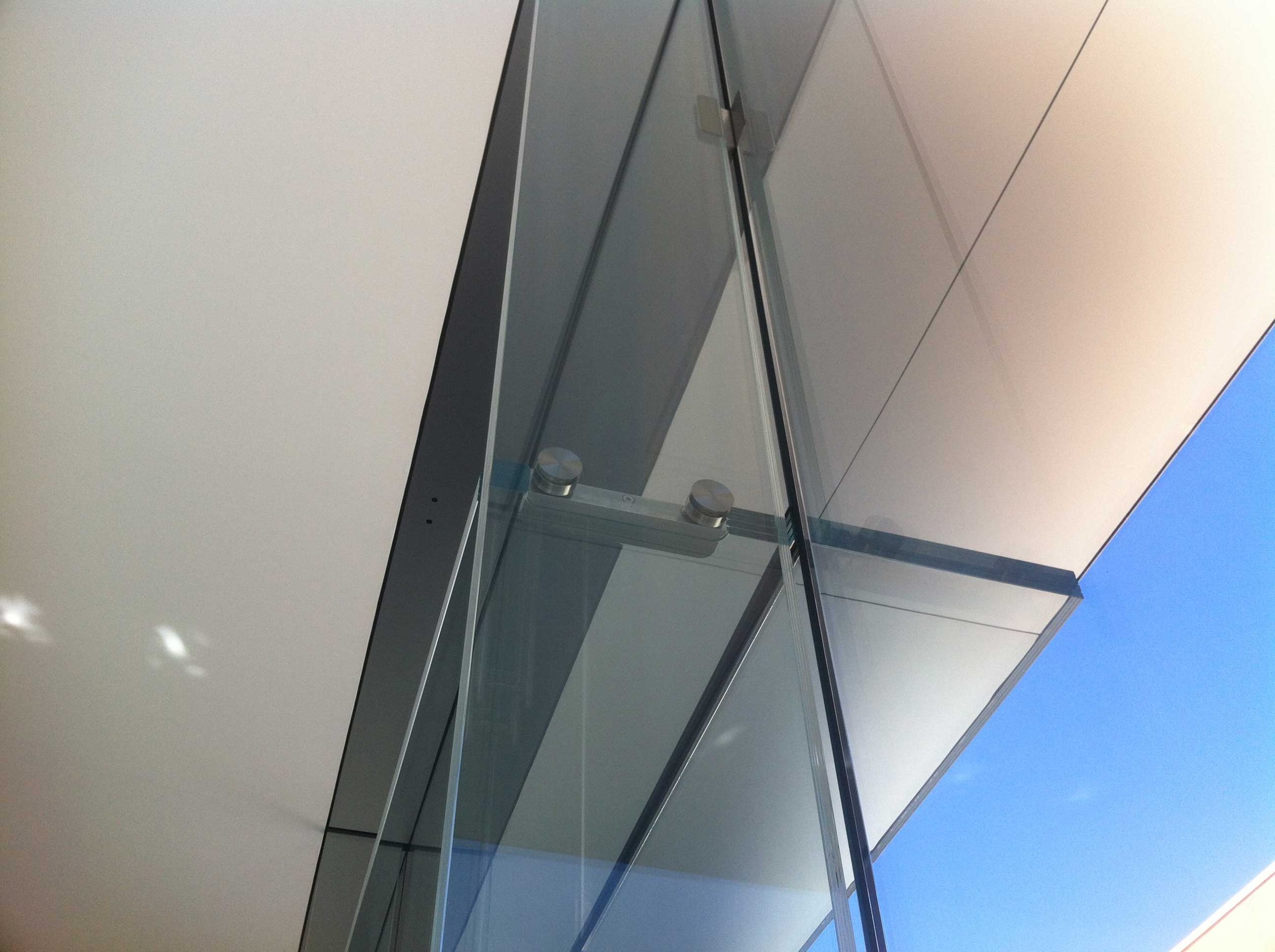

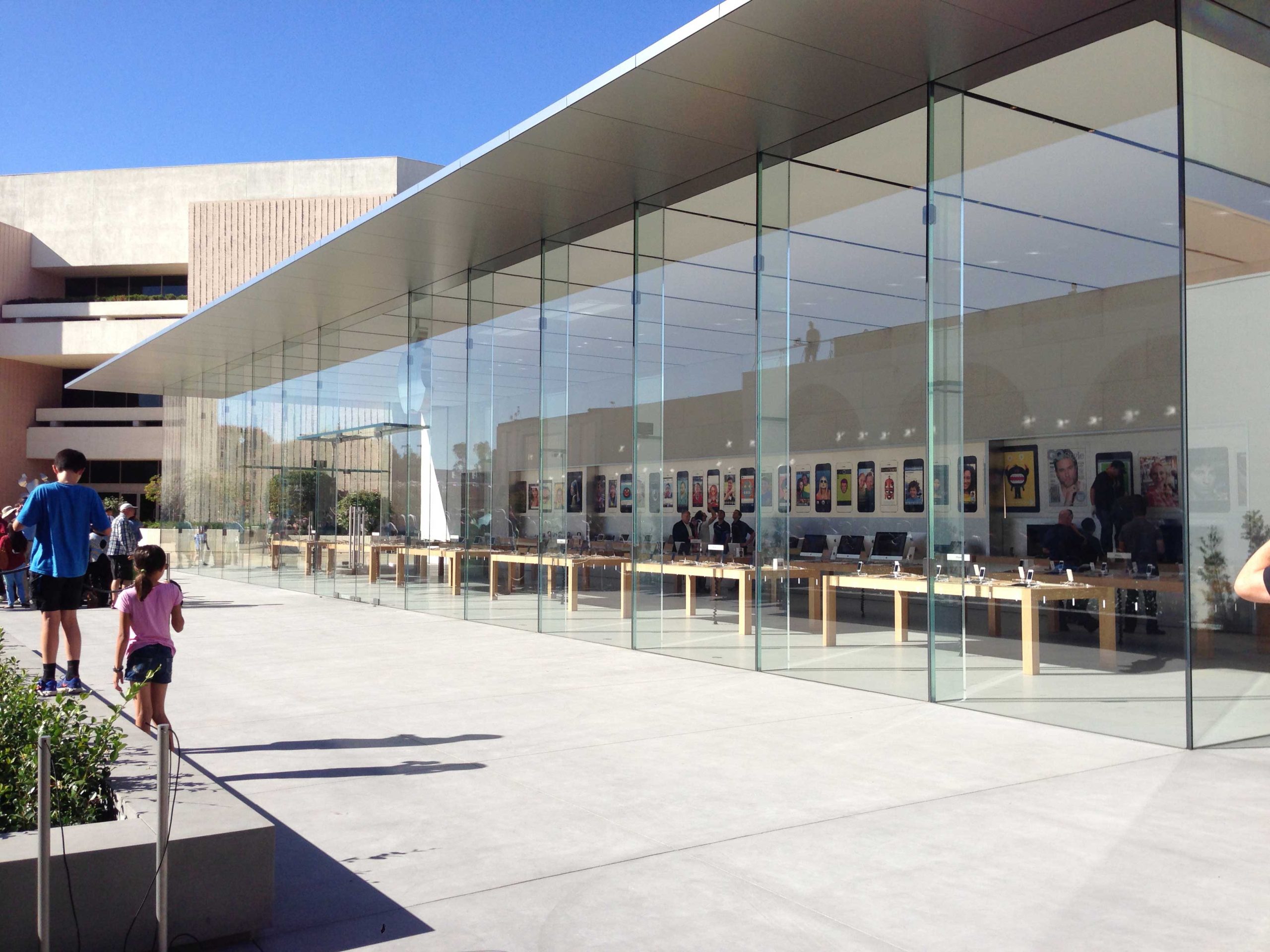

Ce projet représente une autre première mondiale dans la manière d’utilisation du verre structurel dans un bâtiment commercial. Les colonnes de verre supportent une charpente en acier avec auvent en porte-à-faux. Revêtu d’acier inoxydable, il semble flotter légèrement sur la façade en verre. Bien qu’apparemment simple, il cache de nombreux détails de conception innovants nécessaires pour faire face aux forces sismiques importantes en Californie.
A l’arrière, les murs revêtus de pierre supportent un toit transparent en verre et en acier inoxydable. Plus loin se trouve l’arrière de la maison, qui forme un système de stabilité excentré et irrégulier en torsion.

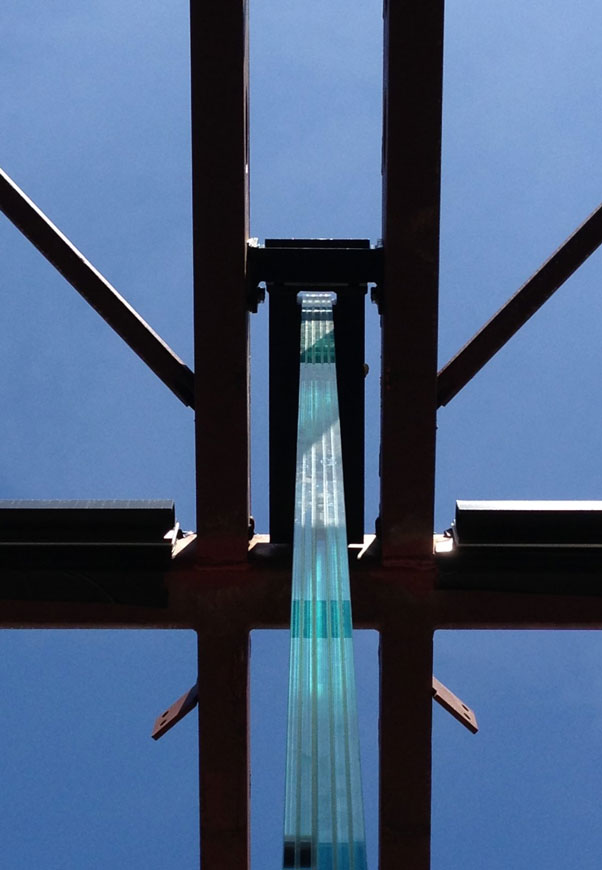

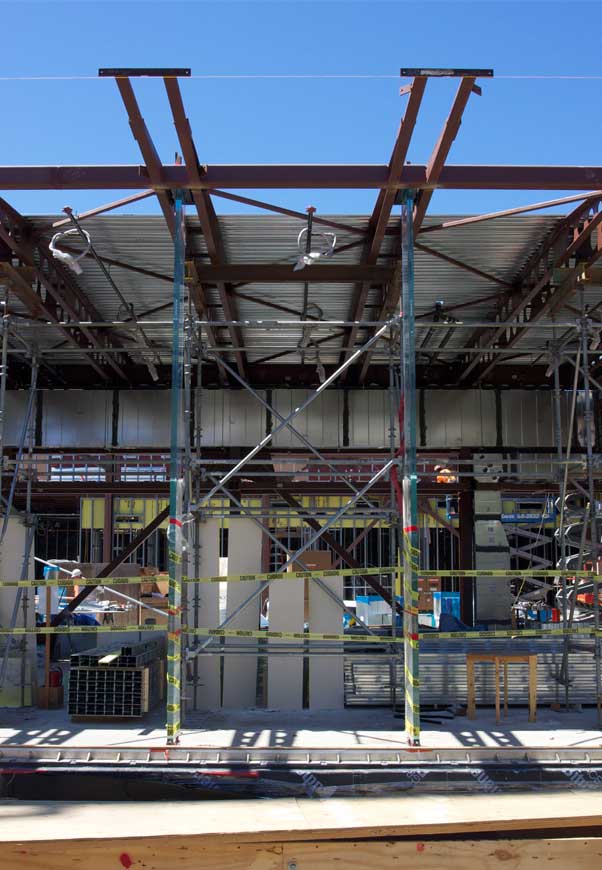

A l’avant, le toit en acier, formé de poutres cellulaires pour les services et conduits d’acheminement, est soutenu verticalement par des colonnes de verre qui sont conçues pour pivoter et se déplacer lors d’un tremblement de terre lorsque le bâtiment se déplace d’un côté à l’autre, sans se casser ou se fissurer.
Le toit vitré dans la zone centrale forme un « vide » structurel dans la membrane du toit nécessitant des ajustements géométriques de l’acier pour permettre de rediriger les forces sismiques à travers la structure jusqu’au système de stabilité situé à l’arrière de la maison.
Les systèmes d’évacuation des eaux et de gouttières sont tous dissimulés dans les parapets en pierre et les murs. L’éclairage et d’autres services sont exécutés à partir du toit solide à l’avant et à travers des poutres en acier inoxydable personnalisé situé dans la zone du milieu.
