Pavillon commercial, avec un sous-sol profond, de grands murs autoportants et un toit léger soutenu par de très fines colonnes.
Pour ce projet s’intégrant dans la série des pavillons Apple, avec Stanford Mall (Californie), Pioneer Place et Portland (Oregon), nous avons été en charge du dimensionnement de la structure ainsi que des façades.

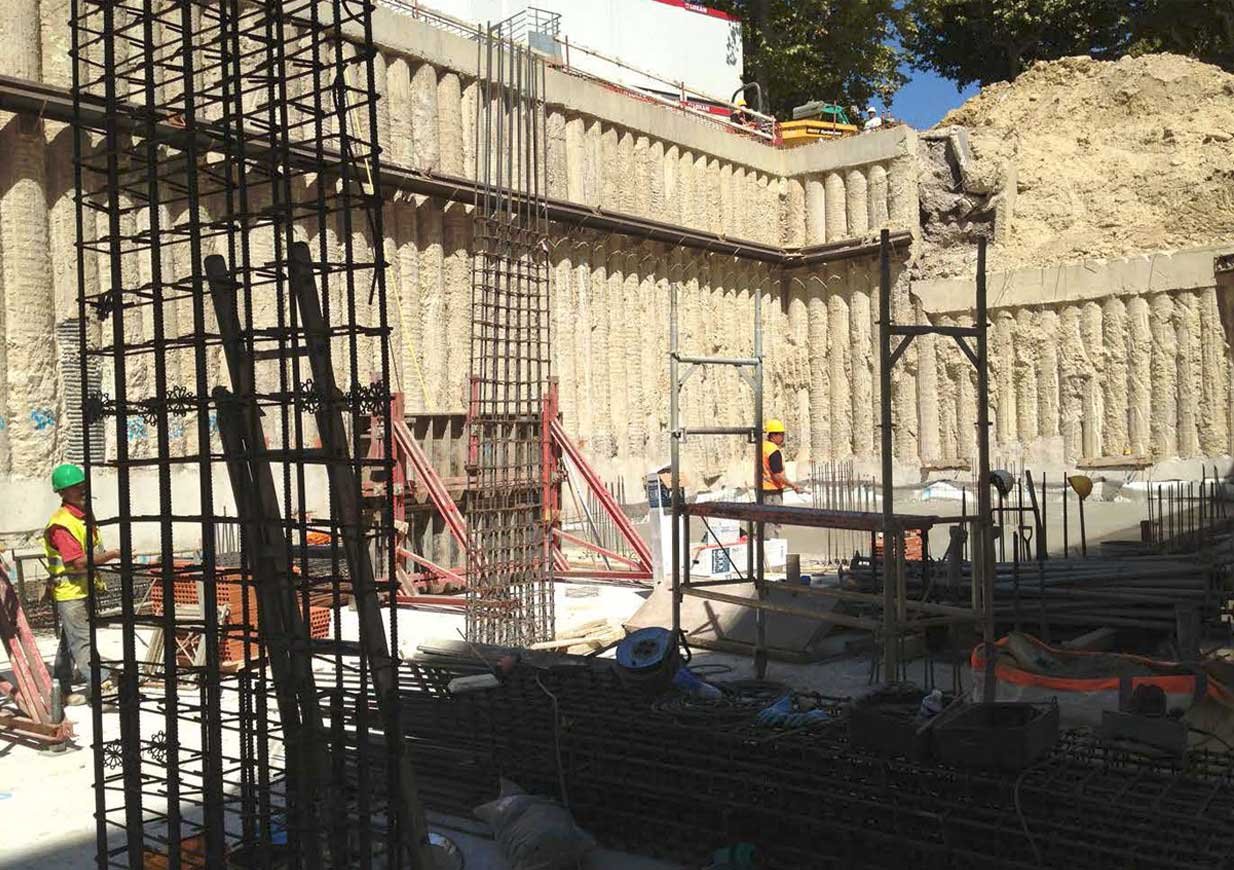

Une excavation de 10 mètres de profondeur a été nécessaire pour permettre la réalisation du niveau de sous-sol. En phase provisoire, l’excavation a été possible en réalisant une série de pieux sécants exécutés à la tarière creuse, surmontés d’une poutre de couronnement continue elle-même ancrée dans le sol à l’aide de tirants.
Ce système a permis la réalisation des voiles périphériques stabilisant le sol en phase définitive ainsi que la mise en œuvre du radier supportant la structure.
Le défi de ce projet était fortement lié au manque de stabilité du grand mur arrière séparé du bâtiment par un escalier et d’un grand puit de lumière.
Nous avons donc mené des études poussées du comportement au flambement de ce mur en modélisant précisément les appuis latéraux apportés en reliant l’escalier avec la structure principale sur plusieurs niveaux.
La stabilité générale de l’ouvrage est assurée par des murs de refend en béton armé ainsi que par les croix de contreventement intégrées en toiture. Ces systèmes de contreventement permettent le maintien latéral en tête de vitrage sans que les panneaux de verre des façades n’agissent comme diaphragmes structurels.

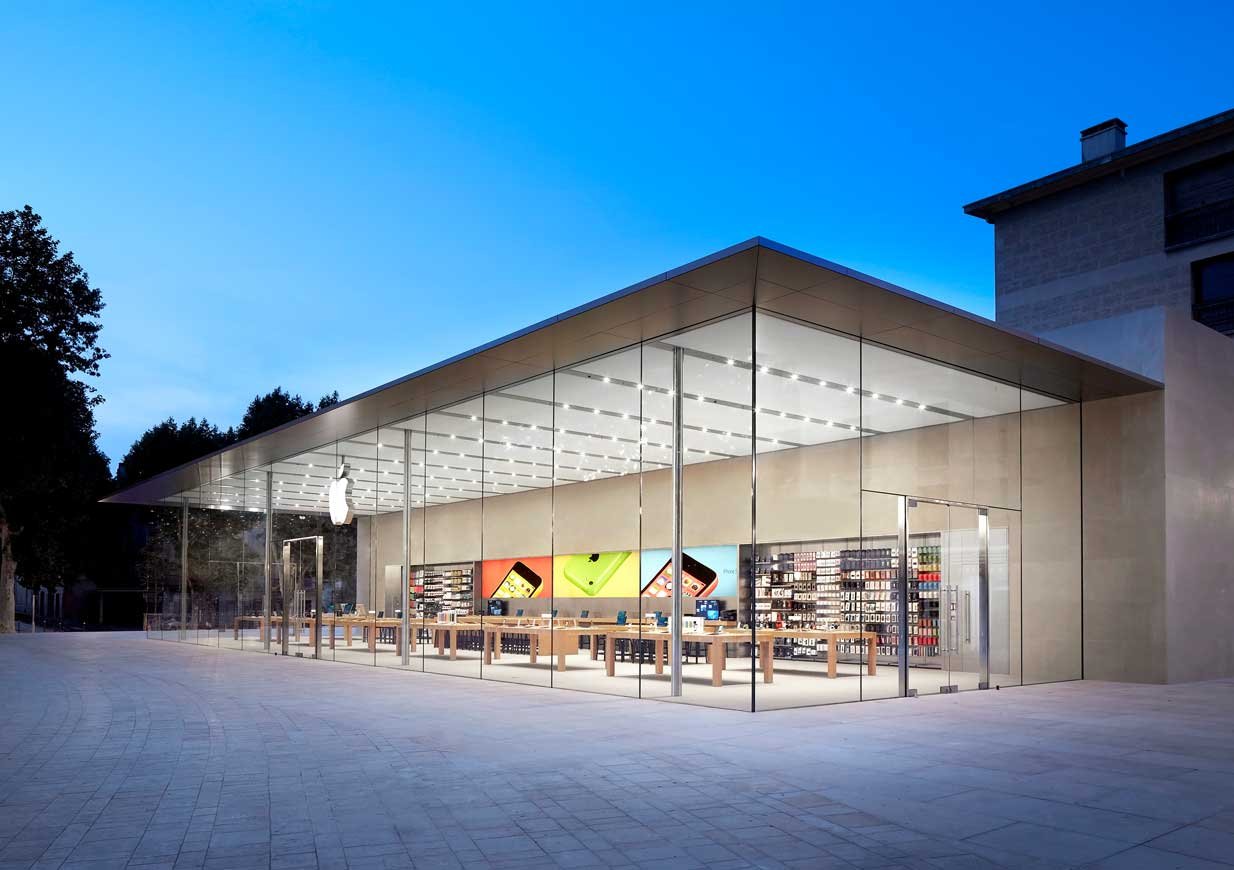

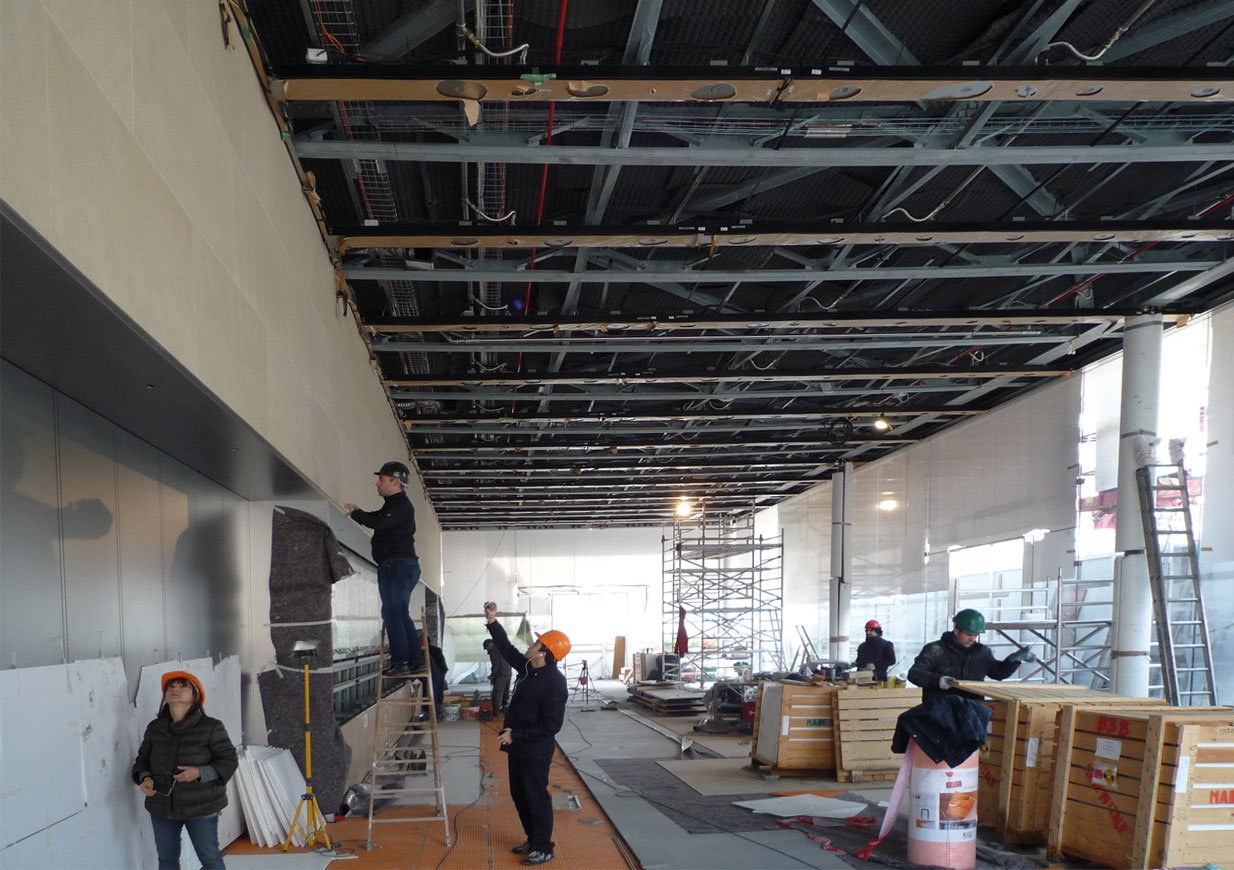

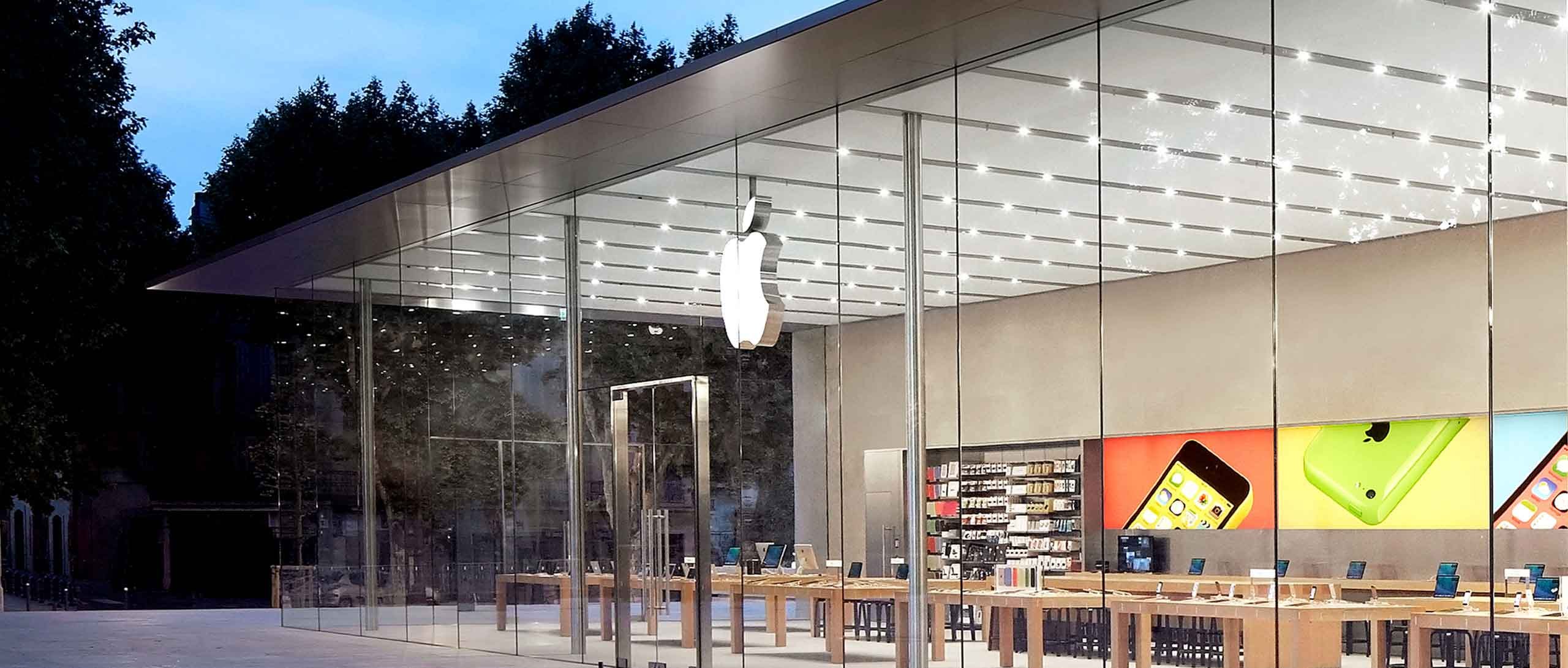

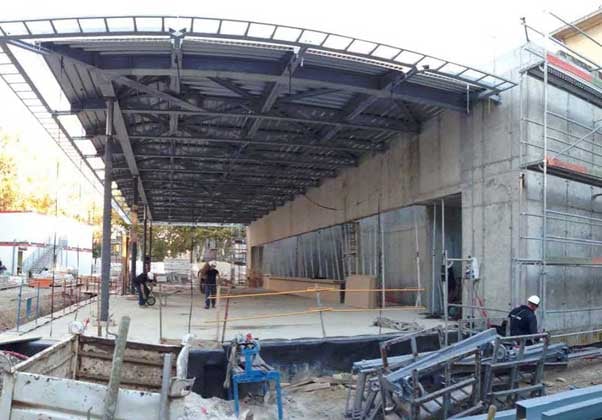

La toiture légère du pavillon est supportée par des fermes treillis métalliques s’appuyant sur de fins poteaux situés en retrait par rapport à la façade principale, elle-même dénuée de montants et donc composée de simples panneaux de verre portant du sol à la toiture. Les panneaux de verre sont maintenus par des profilés en acier inoxydables fixés par des attaches discrètes à la structure principale.
Localisation
Aix en Provence, France
Maitre d’Ouvrage
Apple
Architecte
Bohlin Cywinski Jackson | CallisonRTKL
