Avec un tambour en verre très innovant qui redéfinit les paramètres du verre bombé à grande échelle.

American Institute of Architects SF, Merit Award 2011

Eckersley O’Callaghan a fourni le design du verre d’un nouveau magasin Apple révolutionnaire qui s’élève sur 13 mètres sous la forme d’une tour cylindrique en verre. Doté d’un rayon de 5 m, le pavillon illumine l’entrée du magasin et invite le client à descendre un escalier en colimaçon en verre qui le guide vers une expérience commerciale souterraine.

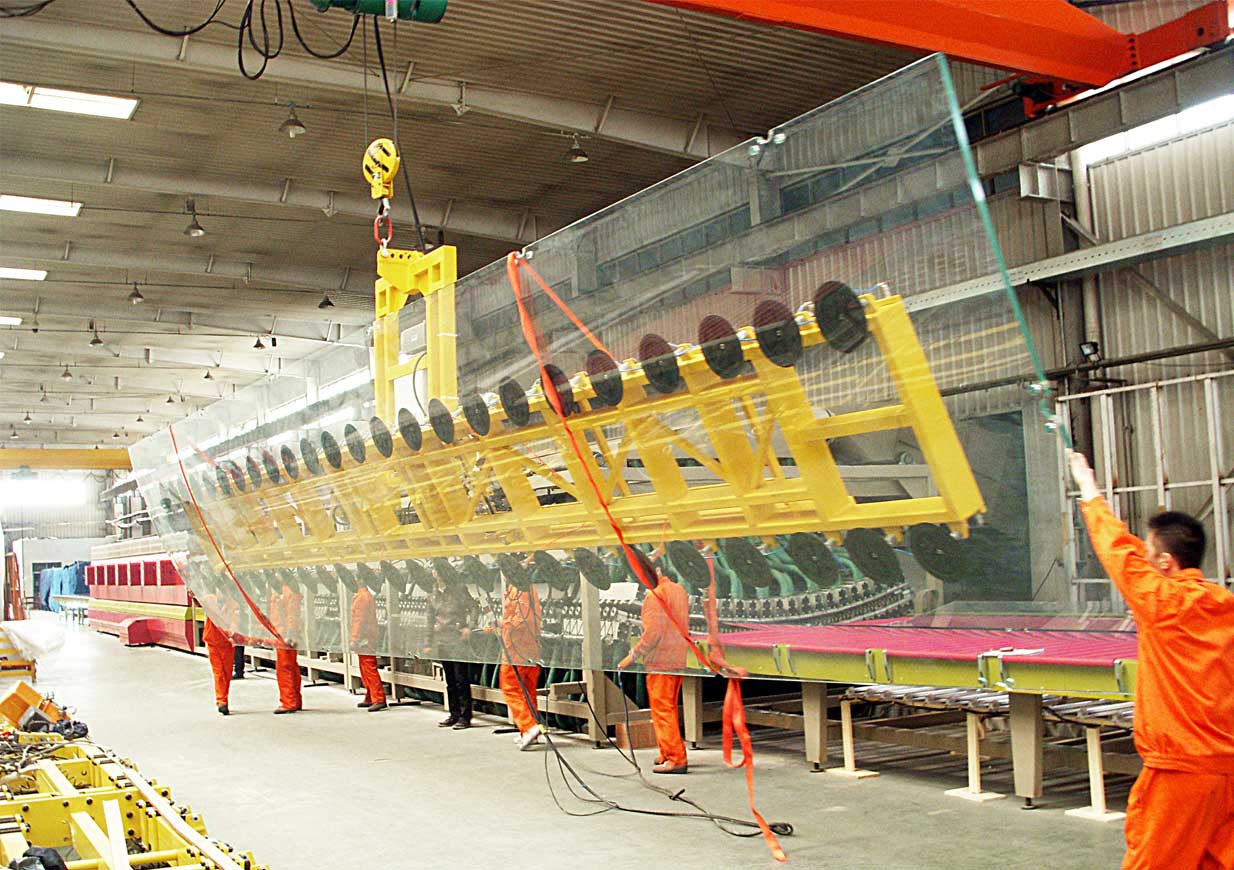

L’équipe en charge de la conception a activement collaboré avec des fabricants en Chine afin de créer la première usine de production en son genre qui fabrique des panneaux incurvés de verre trempé et feuilleté de 13 m de hauteur en une seule pièce, dépassant de loin tout élément semblable précédemment fabriqué, plat ou incurvé. Les colonnes en verre en forme d’ailettes, qui s’élèvent sur toute la hauteur de la structure et la solidifient de l’intérieur sont également fabriquées en une seule pièce, et des raccords laminés permettent de les rattacher aux panneaux incurvés du mur.

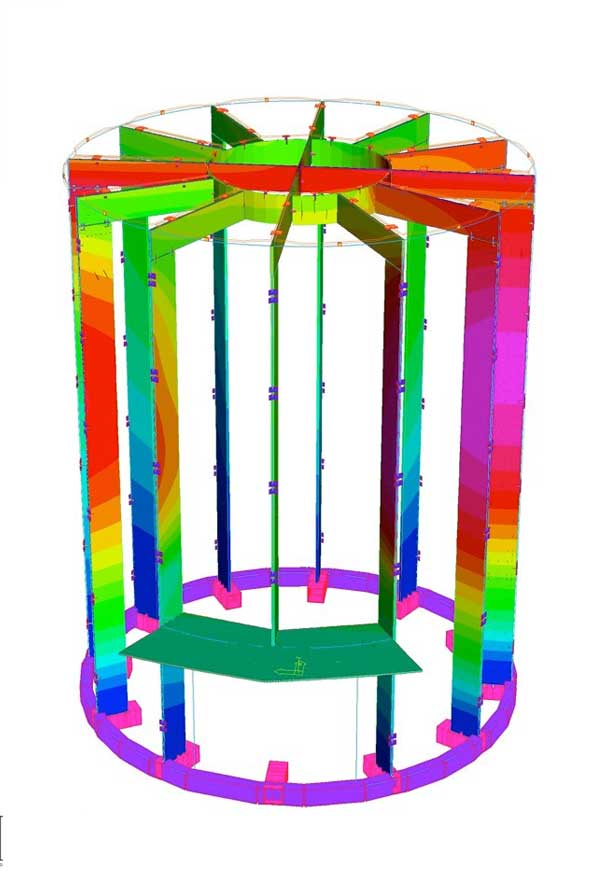

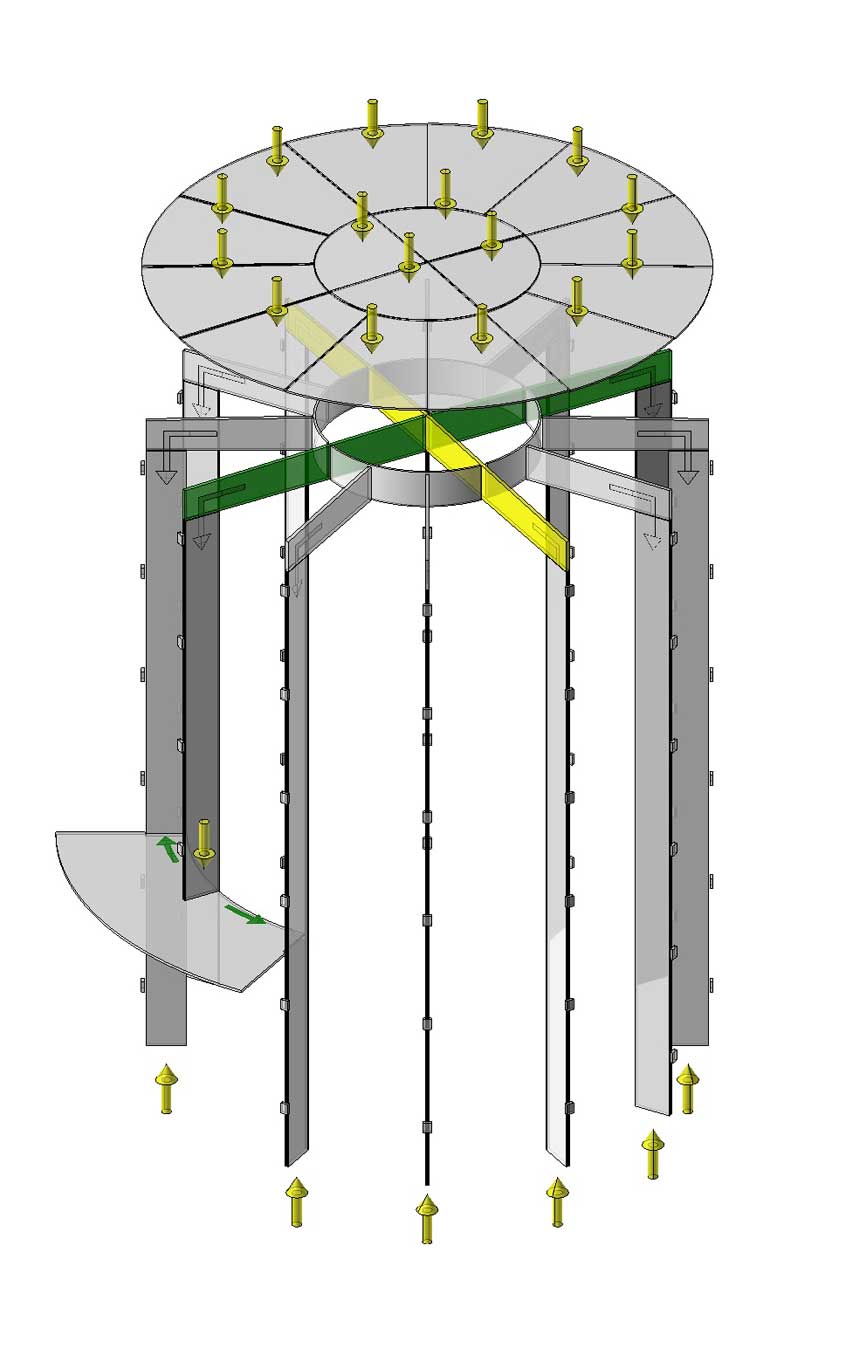

Des nervures de verre ont été conçues de manière à former un « squelette » qui supporte les charges de gravité jusqu’à la dalle du magasin. Des éléments externes en verre incurvés, s’élevant sur toute la hauteur, forment la « coquille » qui permet de transférer les charges de stabilité. Les raccords en acier ont été soigneusement étudiés pour relier les nervures aux éléments externes en verre au niveau de chaque interface. Le toit est soutenu par des poutres radiales en verre qui se déploient sur une poutre incurvée centrale, également en verre.

Nous avons conçu l’escalier en colimaçon en verre en porte-à-faux à partir d’un deuxième cylindre en verre inséré au centre de cette structure, ce qui lui donne l’impression de flotter alors qu’il mène vers l’espace de vente situé au niveau inférieur.

Localisation
Shanghai, China

Maitred'Ouvrage
Apple

Architecte
Bohlin Cywinski Jackson
